ゴム加工技術ゴム加工技術

イロンナ技術ヲ組ミ合ワセテ ボクモデキテルヨ!

ゴムオーダーカット工房では、金型を使わずにゴム専用の機械加工で製作しますので、
複雑な形も1個から短納期でご注文いただけます。

切断加工

ゴム板裁断機やゴム板スリッターマシンやコンタマシンや手作業などでご希望のサイズを正確に安価にゴム板カットを行います。
片面両面テープ付ゴム板にも対応いたします。天然ゴム板・合成ゴム板・シリコンゴム板・フッ素ゴム板・ネオスポンジモルトプレンスポンジやPEライトのカットに対応。

また、ゴム板の既成カット商品は、『ゴム・ホース・機械工具のコンビニ はまなホームページ』でもお取り扱いしています。

ゴム板カットゴム板カットゴム板カット片面両面テープ付ゴム板

打ち抜き加工

トムソン型を使い、ゴムパッキやフランジパッキンを製作いたします。
数量が多い場合は切削加工より安価になります。パッキンやフランジパッキンの規格であれば手持ちの型流用可能です。NRゴム・CRゴム・NBRゴム・EPDMゴム・ノンアスベストシートやビニールシートなどに対応。

ゴム打ち抜き加工ゴム打ち抜き加工ゴム打ち抜き加工ゴム打ち抜き加工

ウォータージェット

高圧水流で、薄いゴム板カットと厚いゴム板切断を行います。CADデータの寸法通りに加工するため、ゴムやスポンジの複雑な形状でも製作が可能となります。NRゴム板・CRゴム・NBRゴム・スポンジなどに対応。

ウォータジェット例:NBR プロペラ形状ウォータジェット例:CR HS45 ジャバラ形状 ウォータジェット例:発泡ポリエチ アートウォータジェット例:ウレタン HS90 星形アート

ルーター加工

自動制御切削加工機を使用して、NRゴムやURゴムを金型不要で一体物平面加工を行います。天然ゴム・ウレタンゴム・シリコンゴム合成ゴムなどのゴム材質に対応。

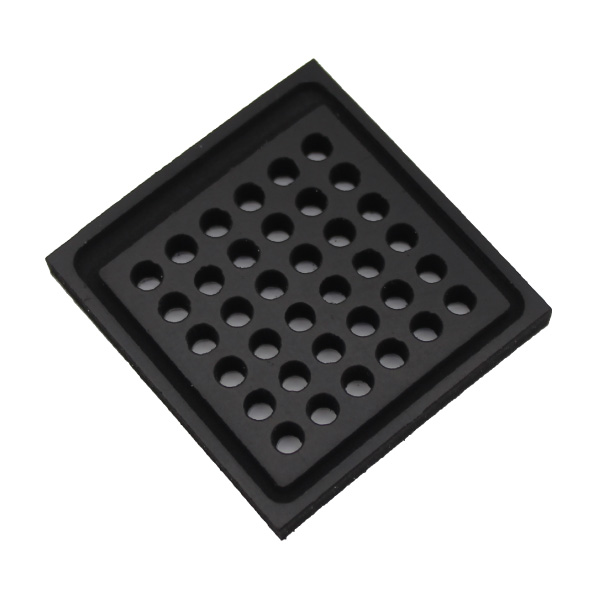

ルーター加工例:CR 衝撃吸収ゴムルーター加工例:NBR 異形状ルーター加工例:ウレタン HS70 受け具

旋盤加工

汎用旋盤・NC旋盤を使いロール形状や丸形状に加工を行います。天然ゴム・ウレタンゴム・シリコンゴム・合成ゴムスポンジなどほとんどのゴム材質に対応。

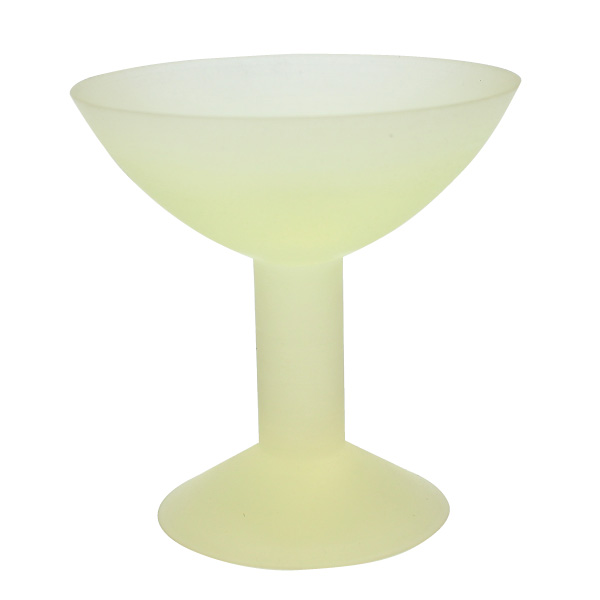

旋盤加工例:ウレタン HS90 グラス形状旋盤加工例:白CRスポンジ 緩衝部品旋盤加工例:ウレタン HS70 精密部品

ボール盤加工

ボール盤を使い通し穴・座繰り穴・皿ビス穴の加工を行います。天然ゴム・ウレタンゴム・シリコンゴム・合成ゴム・スポンジなどに対応。

ボール盤加工例:ウレタン HS90 ブロック

プロッター加工

CADデータの寸法通りに特殊な超鋼の刃物で薄いゴム板の加工に最適。天然ゴム板・合成ゴム板・ジョイントシートに対応。

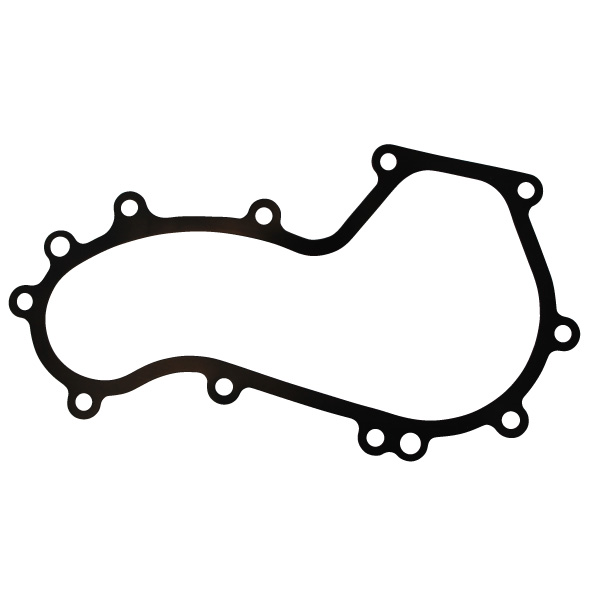

プロッター加工例:CR 異形状プロッター加工例:NBRテープ付 楕円形状プロッター加工例:軟質塩ビ パッキンプロッター加工例:シリコン・ジョイントシートなど パッキン

注型・ライニング

液状のウレタンゴム簡易型に流し込み形状を製作します。切削に比べ、材料費の削減と加工時間の削減が可能ウレタンゴムに対応。

注型・ライニング例:ウレタン HS90 ドリル形状注型・ライニング例:ウレタン HS70 ボルトパーツ注型・ライニング例:ウレタン HS90 ピン形状注型・ライニング例:ウレタン HS90 受け具

接着加工

最適なゴム接着剤を使いゴム接着加工を行います。天然ゴム・合成ゴムをはじめ、シリコンゴムやシリコンスポンジなどの接着も対応します。

接着加工例:発泡ポリエチ サンプル接着加工例:NBR ボタンカバー接着加工例:NBR Oリング接着加工例:赤シリコン HS50

複合加工

切断・裁断・接着などの様々な技術を組み合わせ、ゴム単品加工を行います。すべてのゴムに対応します。

複合加工例:ウレタン HS70 サンプル複合加工例:発泡ポリエチ 道具入れ複合加工例:CR 吸着部品複合加工例:フッ素ゴム HS80 半導体部品

寸法公差表

ご依頼いただいた寸法より下記表の加工公差が発生したします。

製品寸法 ゴム加工公差 製品寸法 ゴム加工公差
0.3~3mm ±0.3mm 80~120mm ±1.2mm
3~6mm ±0.4mm 120~180mm ±1.6mm
6~10mm ±0.5mm 180~250mm ±2.0mm
10~18mm ±0.6mm 250~315mm ±2.5mm
18~30mm ±0.7mm 315~400mm ±3.0mm
30~50mm ±0.8mm 400~500mm ±3.5mm
50~80mm ±1.0mm 500以上mm ±0.8%
